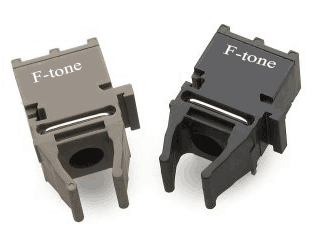

兼容安华高HFBR-2521Z(乐天堂fun88FTBR-2521Z)
产品介绍
FTBR-1521Z/2521Z系列光纤收发器件,配合650nm塑料光纤使用,为工业、发电、医疗、交通和游戏应用等领域提供高性能低本钱的光纤通信链路,FTBR-1521Z在60mA电流驱动下,典范传输距离最小为80米。
FTBR-1521Z/2521Z与AVAGO的HFBR-1521Z/2521Z系列产品完全兼容,支持工业标准的塑料光纤接口,提供水平结构。FTBR-1521Z/2521Z适配直径1mm的塑料光纤和直径200μm的HCS光纤.
FTBR-1521Z为发射器,由一颗峰值波长为650nm的高功率LED芯片封装而成,配合1mm芯径的塑料光纤在60mA电流驱动下输出光功率典范值为-5dBm。FTBR-2521Z为接收器,由一颗集成光电二极管的高增益跨阻放大器组成,输出级为开漏输出,支持最大输出电压为18V。为了提高接收器输出脉宽的稳定性,接收芯片设计了自动脉宽校准电路,脉宽失真在±20ns以内。
产品特点
?数据传输速率:DC-5MBd
?典范传输距离:80米
?输出波形脉宽稳定
?满足工业级温度规模:-40℃至 85℃
?切合RoHS标准
产品应用
?工厂自动化
?局域网络
?音视频应用/游戏应用
?工业网络和现场总线

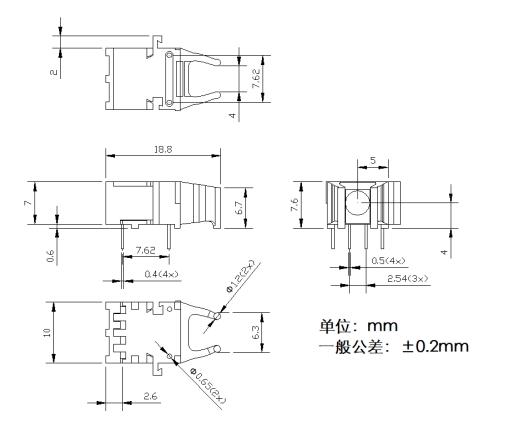

外形尺寸图(FTBR-1521Z/2521Z)
产品型号列表
产品型号 |
说明 |
FTBR-1521Z |
发射器件 |
FTBR-2521Z |
接收器件 |
注:本产品有全国产化型号可选
本产品为FTBR系列,仅展示部分参数,如有需要,请联系乐天堂fun88。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
